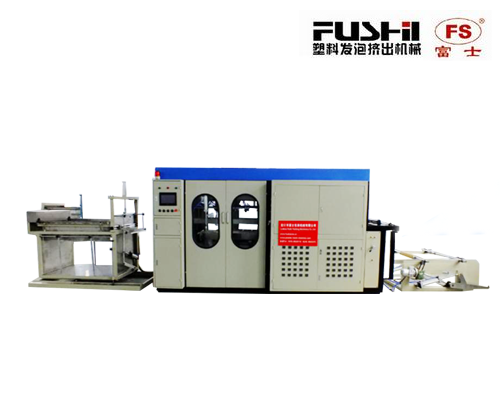

高速真空吸塑机如何实现精准控温

发布日期：2025-07-11 作者：lkhanji 点击：

高速真空吸塑机的精准控温是保障吸塑成型质量（如片材均匀加热、避免过烧或未软化）的核心技术，其实现依赖于多段温控系统、高精度传感器、智能算法调节及热传导优化设计的协同作用。以下从关键技术和实现方式展开说明：

一、精准控温的核心目标

吸塑成型中，片材（如 PVC、PET、PP 等）需被加热至特定软化温度（通常 80-180℃，因材料而异），且温度分布需均匀（温差≤±3℃）。若温度过高，片材易降解、变色或厚度不均；温度过低，则无法完全贴合模具，导致成型缺陷。因此，精准控温需同时满足温度精度（目标值 ±1℃内）和区域均匀性（整片温差≤5℃）。

二、实现精准控温的关键技术与装置

1. 分段式加热系统设计

高速真空吸塑机的加热区通常按片材行进方向或区域划分为独立温控单元（如 3-10 个加热段），每个单元可单独调节功率，实现针对性控温：

加热方式选择：

主流采用红外线加热管（石英管或碳纤维管），热响应快（从室温到工作温度仅需 10-30 秒），且可通过遮光板调节局部加热强度；
部分高端设备采用电磁感应加热或热风循环加热，适合厚片材（≥2mm），加热更均匀但成本较高。

分区控温逻辑：针对模具复杂区域（如边角、深腔），对应加热段可提高功率；平坦区域则降低功率，避免局部过热。例如，吸塑包装盒的边缘需更高温度以确保密封边成型，可单独强化对应加热段。

2. 高精度温度检测与反馈

实时监测片材表面温度及加热元件状态，为调节提供依据：

传感器部署：

加热区出口安装红外测温仪（非接触式），直接检测片材表面温度（响应时间≤0.1 秒），避免接触式传感器（如热电偶）因滞后导致的误差；
加热管附近安装热电偶或铂电阻（PT100），监测加热元件自身温度，防止干烧或功率异常。

反馈频率：高速机（生产速度≥30 米 / 分钟）的检测频率需达到 10-50 次 / 秒，确保及时捕捉温度波动。

3. 智能温控算法与执行机构

通过控制系统快速调节加热功率，抵消外界干扰（如环境温度、片材厚度波动）：

PID 闭环控制：最常用的算法，通过对比目标温度与实际检测值，计算偏差并自动调节加热管的电压 / 电流（如通过固态继电器 SSR 控制通断频率），实现 “检测 - 对比 - 调节” 的实时闭环。例如，当检测到片材温度低于目标值 0.5℃时，系统立即提升对应加热段功率 5%-10%；
自适应模糊控制：针对不同材料（如 PVC 和 PET 的热容量差异大），系统可自动识别材料类型并调用预设的温控参数，或根据连续生产中的温度波动规律自我修正调节系数，减少人工调试时间；
功率调节方式：采用调功器（SCR）或脉冲宽度调制（PWM）技术，实现加热功率的无级调节（而非简单的 “开 / 关”），避免温度剧烈波动。

4. 热损失与均匀性优化

减少外界环境对加热区的影响，确保热量高效作用于片材：

保温与隔热设计：加热区外壳采用耐高温保温棉（如硅酸铝棉）包裹，减少热量向外界扩散；加热管与片材之间设置反射板（如铝板），将热量聚焦于片材表面；
热风循环与气流平衡：大型设备在加热区两侧设置风扇，使热空气均匀流动，抵消边缘散热快的问题（避免片材中间热、边缘冷）；
片材预热与同步速度匹配：高速机通常配备预热段（低温加热），使片材进入主加热区前先达到接近软化的温度，减少主加热区的负荷和温度波动；同时，加热速度与片材输送速度（通过伺服电机控制）严格匹配，确保每片材料的加热时间一致。

三、不同场景下的控温表现

低速机（＜10 米 / 分钟）：多采用 3-4 段加热，依赖基础 PID 控制，温度精度约 ±2℃，适合小批量、简单造型产品（如托盘）；
高速机（≥30 米 / 分钟）：配备 6-10 段加热 + 红外测温 + 自适应算法，温度精度可达 ±0.5-1℃，且支持材料切换时的快速参数调用（如从 PET 切换到 PP，系统自动调整目标温度和功率曲线），适合大批量、复杂造型产品（如电子元件包装盒）。
